多合一内置 4 通道 BERT 和采样示波器

误码率 (BER) 4 通道同步测量

高质量波形 PPG (1 ps rms 抖动)

高输入灵敏度 (10 mVp-p zui低输入灵敏度)

高速眼图模板测试，zui高 150 k 样本/秒，带眼图分析

支持差分信号BER测量、眼图模板测试和眼图分析

多达六种贝赛尔滤波器可供选择，提供全功能应用支持

设计紧凑小巧 (深 18 cm) 的光学模块评估测试仪

一台实现同步误码率(BER)、眼图、眼图模板和抖动测量

支持 WDP (波形色散损耗) 测量

支持在加重和均衡情况下的zui佳采样计算来测试眼图

模拟波形的同步眼图模式、眼图模板和抖动测量

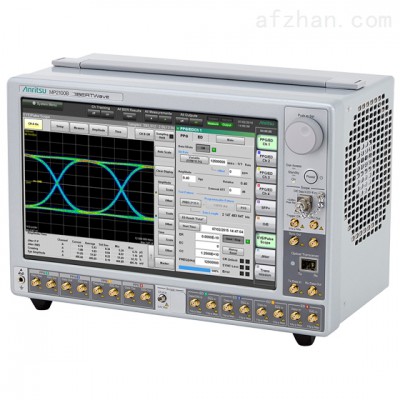

应用-安立 Anritsu MP2100B 眼图分析仪/示波器

40 Gbit/s QSFP+ (4 x 10 Gbit/s) 测量

40 Gbit/s QSFP+ (4 x 10 Gbit/s) 测量

fig11-2-e

40 Gb/s QSFP+ 测量项目要求

一体化同步BER和眼图测量

同步4通道误码率 (BER) 测量

眼图分析

高质量 PPG 和高灵敏度 ED

同步测量-安立 Anritsu MP2100B 眼图分析仪/示波器

随着数据量的增加，数据中心越来越多的使用一些多通道的光学模块，如 QSFP+。MP2100B 可搭载多至 4 通道的 BERT, 支持多通道光学模块的同步 BER 测量。此外，同时搭载 BERT 和采样示波器可同步测量 BER 和眼图模式。

快速采样模式（高速眼图分析）

MP2100B 具有新型的内置快速采样模式，可支持高达 150k 样本/秒的采样速度，眼图分析速度比旧款产品快 1.5 倍。

高质量 PPG 和高灵敏度 ED

针对 DUT 特性的jing准测试需要利用 PPG 输出高质量的信号，同时也需要高灵敏度的 ED。MP2100B PPG 输出抖动为 1 ps 和 Tr/Tf of 24 ps 的高质量信号。此外，ED 具有zui小为 10 mVp-p 的高灵敏度。

旧款产品 1 是一种结合 2 通道 BERT 和采样示波器的模式。

旧款产品 2 将 2 通道 BERT 和采样示波器集成于一台仪器上。

MP2100B 将 4 通道 BERT 和采样示波器集成于一台仪器上。

可为每个比特率为 4ch × 10 Gbit/s 的 1E-3、 1E-5、 1E-7、 1E-8、 1E-9、和 1E-10 捕捉 3 个 BER 点。

与取得 1Msample的波形时相比较。
