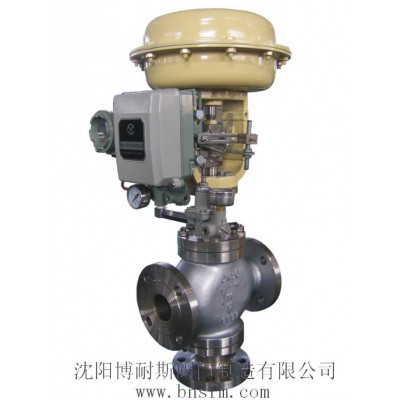

三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。三通调节阀配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。三通调节阀广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。三通调节阀适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。 024-25422911
博耐斯三通调节阀有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25～300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。
三通调节阀结构特点
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti
波纹膜片：丁腈橡胶夹增强涤纶织物
填 料：聚四氟乙烯、柔性石墨
弹 簧：60Si2Mn
膜 盖：A3
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
三通调节阀技术参数
|
公称通径DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量系数Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
|
额定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
||||||||
|
膜片有效面积Ae（cm2）
|
280
|
400
|
600
|
1000
|
1600
|
||||||||
|
公称压力PN（MPa）
|
1.6、4.0、6.4
|
||||||||||||
|
固有流量特性
|
直线、抛物线
|
||||||||||||
|
固有可调比R
|
30：1
|
||||||||||||
|
工作温度t（℃）
|
普通型：铸铁-20～200、铸钢-40～250、铸不锈钢-60～250
散热型：铸钢-40～450、铸不锈钢-60～450 |
||||||||||||
|
两种介质温度差t（℃）
|
铸铁≤150、铸钢和铸不锈钢≤200
|
||||||||||||
|
信号范围Pr（kpa）
|
20～100
|
||||||||||||
|
气源压力Ps（MPa）
|
0.14～0.4
|
||||||||||||
|
允许泄漏量l/h
|
10-4×阀额定容量
|
||||||||||||
|
允许压差△P（MPa）
|
0.86
|
0.75
|
0.48
|
0.31
|
0.27
|
0.18
|
0.11
|
0.12
|
0.09
|
0.05
|
0.04
|
0.02
|
|
三通调节阀产品尺寸
沈阳气动三通调节阀制造，气动三通合流-分流式调节阀，气动换向调节阀微信：sy1668
