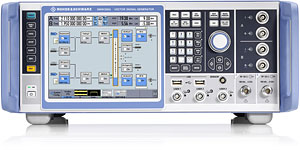

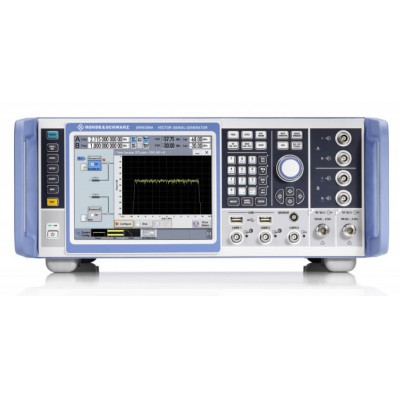

R&S SMW200A 5G矢量信号发生器

销售

SMW200A

,租赁

SMW200A

,维修

SMW200A

,回购利用

SMW200A

,技术方案支持等服务

​

R&S®SMW200A 是为满足zui苛刻应用而开发的矢量信号发生器。 由于具有优异的性能、灵活性和操作直观性，因此是生成高品质复杂数字调制信号的工具。

R&S®SMW200A 是开发新型宽带通信系统、3G 和 4G 基站验证或航空航天和国防领域需要的理想数字调制信号发生器。

高达2GHz的内部I/Q调制带宽可满足第4代和第5代通信标准（例如，5G, LTE-Advanced 和 IEEE 802.11ac），因此，R&S®SMW200A 的设计可满足未来需求。它的模块化可扩展结构，使用户能够优化发生器以适应具体的实际应用，以及根据需要升级信号发生器。

在不损害信号质量的情况下，可以添加第 2 条射频路径，以及zui多 2 个基带模块和 4 个衰落模拟器模块。因此，R&S®SMW200A 可以创建先前需要多台仪器完成，甚至完全不能实现的信号场景。从可达 8x2 的 MIMO 到包括衰落的 LTE-Advanced 载波聚合，以前没有任何仪器能够提供如此的信号生成能力。

如果需要多于 2 条射频路径，可以外接 R&S®SGS100A 信号发生器。基于触摸屏的直观操作理念可为用户提供测量全景。无论多么复杂，都可快速提供所需结果。

功能与优点

• 满足您的所有需求
• 简化您的设置
• 将现实带进您的实验室
• 提高您的设备性能
• 加速您的开发进程
• 与您的需要一起成长

简化您的设置

矢量信号发生器需要功能强大的基带部分，以便满足先进通信系统的要求。两个可用基带模块的每一个都包含实时编码器和一个存储深度达 1Gsample 的任意波形发生器。zui大 160MHz 的调制带宽涵盖众多现代数字标准，诸如 LTE-Advanced 和 WLAN IEEE 802.11ac，以及宽带多载波或多标准无线电信号。

基带信号可进行数字累加，提供zui大 ±80 MHz 的频率偏移，在功率和相位上相对彼此改变。 因此，采用 R&S®SMW200A，可以非常简便地生成多载波场景及组合不同数字标准。

单台双通道 R&S®SMW200A 即能满足建立有用信号加上干扰信号（这是接收机测试中经常要求的）场景需要的全部要求。根据场景的总带宽和所需有用信号和干扰信号间的电平差，在许多情况下，信号可仅使用一条射频路径输出。第 2 条射频路径可用于其它任务，例如，生成附加的连续波干扰。

R&S®SMW200A 可使用软件选件生成所有重要数字标准信号。尤其是 LTE/LTE-Advanced、3GPP FDD/HSPA/HSPA+、GSM/EDGE/ EDGE Evolution、TD-SCDMA 和 WLAN IEEE 802.11a/b/ g/n/ac。

有关 R&S®SMW200A 所采用数字标准的详细信息，请通过该页中的“选件”选项卡，参见相应选件页。

与市场上的许多其它解决方案相比，数字标准信号能够直接在 R&SSMW200A 上配置和生成。由于软件选件无缝集成至此仪器的固件中，所以不需要额外的 PC 软件。由于无需执行从外部 PC 软件到信号发生器输出存储器之间耗时的波形转换，从而简化了操作，节省了宝贵的测试时间。

主要特点

新亮点: 高达2GHz内部调制带宽

满足您的所有需求

• 频率范围从 100 kHz 到 3 GHz, 6 GHz， 12.75 GHz, 20 GHz，31.8 GHz 或 40 GHz

• 2 条射频路径的频率范围从 100 kHz 到 3 GHz, 6 GHz， 12.75GHz 或 20 GHz

• 通用配置：从单路径矢量信号发生器到多信道 MIMO 接收机测试仪

• 内置zui多 8 个信号源和zui多 16 个衰落模拟器模块，是 MIMO、MSR 或 LTE-Advanced 测试的理想工具。

• 模块化设计，可zui佳适配具体应用

简化您的设置

• 可轻松生成复杂信号

• 2个内置基带模块上zui多配置 8 个基带发生器，带实时编码器和 ARB 任意波形发生器

• 可实现内部多路数字基带信号叠加，各个数字基带信号之间可以实现数字频率和幅度偏移

• 支持所有重要的数字标准，如 LTE、LTE-Advanced、3GPP FDD/HSPA/HSPA+、GSM/EDGE/ EDGE Evolution、TD-SCDMA、CDMA2000®/1xEV-DO、WLAN IEEE 802.11a/b/g/n/ac

• 对于数字标准测试，不需要额外的 PC 软件

• LTE 和 3GPP 测试，内置测试用例向导，可轻松进行 3GPP TS 25.141 或 3GPP TS 36.141基站一致性测试

将现实带进您的实验室

• 具有zui高 160MHz 带宽的内置衰落模拟器

• 预设各种通讯标准规范中定义的所有重要衰落场景

• zui多可安装 4 个衰落模块，提供多达 16 个“逻辑”衰落模拟器

• 使用一台仪器，即可执行所有关键 MIMO 衰落场景，诸如 2x2、3x3、4x4 和 8x4 和4x8

• 支持复杂应用，如双载波 HSDPA、LTE 载波聚合和多用户 LTE

• 可连接 R&S®SGS100A 信号发生器模块，提供zui多 8 条射频路径

• 提供相位相干选件，例如用于波束成形的应用

提高您的设备性能

• 杰出的信号质量，适合高精度频谱和调制测量

• 具有zui高 2GHz 射频调制带宽的 I/Q 调制器

• 内部基带信号发生器可产生zui高 160 MHz带宽的 I/Q 调制信号（射频）

• 优异的调制质量， 例如发射160 MHz 宽带WLAN IEEE 802.11ac 信号时，EVM 为-49 dB（测量值）

• 高性能脉冲调制，开/关比 >80 dB，上升/下降时间 <10 ns 80 db，上升下降时间 <10 ns > >>

• 杰出的频谱纯度（1 GHz，20 kHz 偏移时：SSB 相位噪声 – 139 dBc （典型值））

加速您的开发进程

• 直观的操作和智能化的帮助功能将助推成功

• 框图作为按键操作，可直观显示信号流

• 自适应图形化用户界面，可概览简单和复杂场景

• 在信号流中每一点均进行图形信号监测

• 带全部用户文档的上下文相关联机帮助系统

• 通过人工操作步骤生成可执行远程控制代码的 SCPI 宏录制器和代码发生器（适用于 MATLAB®，CVI 等）

与您的需要一起成长

• 根据客户需求定制仪器，几乎适应各种应用

• 先进的插件系统，更新基带模块不需要重新校准仪器

• 可通过密钥随时升级软件，简单、快速

• 固件更新功能，始终保持zui新技术
