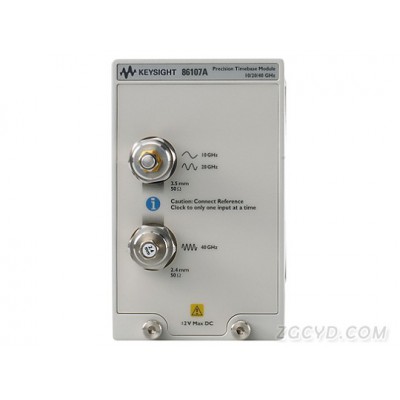

是德 keysight 86107A 精密时基参考模块
销售，租赁，维修，回购利用，技术方案支持等一体化服务
主要特性和功能
利用这个精密时基参考模块，能够对 10 Gb/s 以上的电信号和 20 Gb/s 以上的光信号进行精确的抖动分析
查看特征电平为 0.2-1.5 Vpp 的输入信号，触发范围为 2 至 48 GHz（取决于选件）
选择电输入：3.5 毫米阳头（频率>25 GHz 带宽时，选择 2.4 毫米阳头）
<100 fs RMS（频率>4 GHz 时）和<280 fs RMS（频率<4 GHz）有助于进行更好的测量
| 带宽 |
15、20 和 48 GHz |
|---|---|
| 本底噪声 | 无 |
| 支持的数据速率 | 无 |
| 输入类型 |
|
| 模块类型 | 无 |
| 应用 | 无 |
| 操作系统 | 无 |
精密时基 86100D 选件 PTB 或 86107A
86107A 选件 010 86107A 选件 020 86107A 选件 040 86100D-PTB
触发带宽 2.0 至 15.0 GHz 2.4 至 25.0 GHz 2.4 至 48.0 GHz 2.4 至 44 GHz
使用 86100D 主机时的典型抖动(RMS)
4 2.4 GHz: < 150 fs
10 GHz: < 100 fs
2.4 GHz: < 150 fs
10、20 GHz: < 100 fs
2.4 GHz: < 150 fs
10、20、40 GHz: < 100 fs
2.4-4 GHz: < 200 fs
4 GHz-9 GHz: < 120 fs
9 GHz-44 GHz: < 90 fs
使用 86100D 主机时的典型抖动(RMS)
5 2.4 GHz: < 280 fs
10 GHz: < 200 fs
2.4 GHz: < 280 fs
10、20 GHz: < 200 fs
2.4 GHz: < 280 fs
10、20、40 GHz: < 200 fs
2.4-5 GHz: < 400 fs
5 GHz-10 GHz: < 300 fs
10 GHz-44 GHz: < 200 fs
时基线性度误差 < 200 fs
输入信号类型 同步时钟1
输入信号电平 0.5 至 1.0 Vpp
0.2 至 1.5 Vpp (典型功能性能)
直流偏置范围 ±200 mV2
要求的触发信噪比 ≥ 200 : 1
触发阻抗(标称值) 50 Ω
连接器类型3 3.5 mm (阳头) 3.5 mm (阳头)
2.4 mm (阳头)
2.92mm4
1. 为选件 010 频段 2.4 ~ 4.0 GHz 和 9.0 ~ 12.6 GHz、选件 020 频段 9.0 ~ 12.6 GHz 和 18 ~ 25.0 GHz、选件 40 频段 9.0 ~ 12.6 GHz、18.0 ~ 25.0 GHz 和 39.0 ~ 48.0 GHz 提供滤波。滤波后的频段内
应具有同步时钟信号(时钟、正弦信号和 BERT 触发等)。在这些频段外，需要采用滤波以便最小化谐波和次谐波，并向 86107 输入提供正弦信号。(86100D-PTB 不需要)
2. 对于包含选件 020 的 86107A，如果直流偏置量大于 200 mV，推荐使用 Keysight 11742A(直流模块)。
3. 与阴头－阴头连接器保护器一起装运。
4. 配有 86107A 模块，或 86100D-PTB，以及 861xx、N1045 选件 LOJ 或 N1055A 模块(电通道)。
5. 配有 86107A 模块或 86100D-PTB，以及 54xxx、8348x 和 N1045A 插入式模块。
6. 如果在配有选件 PTB 的 86100D 主机中使用 86107A 模块，那么内部精密时基会禁用
