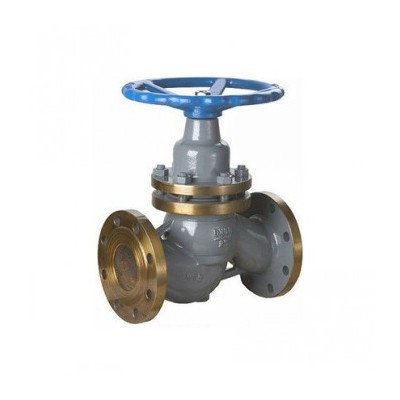

金属密封柱塞截止阀

性能规范：

公称压力（PN）：1.6Mpa
低压气密封试验压力：0.6Mpa
强度试验压力（PT）：2.4Mpa
适用介质：蒸汽、油品、水
 主要连接、结构尺寸：
DN(mm)
尺寸（mm）  UJ41H-16C、Y、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 495 622 698 787 914
H 170 190 210 250 270 300 340 380 420 450 540 640 740 850 970 1100
W 100 100 120 140 160 180 200 240 270 310 340 400 520 640 760 900
D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
K 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
D1 45 55 65 78 85 100 120 135 155 185 210 265 320 375 435 485
t 14 14 14 16 16 16 18 20 20 22 24 26 30 30 34 36
n-φ  4-14 4-14 4-18 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-25 12-25 16-25 16-30
重量（千克）  3．5 4．5 5．5 8 11．5 15 21 30 42 55 90 142 210 290 500
DN(mm)
尺寸（mm）  UJ41H（Y）-25C、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 495 622 698 787 914
H 170 190 200 230 260 280 300 370 400 420 510 590 710 830 950 1080
W 100 100 120 140 160 180 200 240 270 310 340 400 520 540 780 900
D 95 105 115 135 145 160 180 195 230 270 200 375 445 510 570 655
K 65 75 85 100 110 125 145 160 190 220 250 320 385 450 510 585
D1 39 50 57 65 75 87 109 120 148 175 203 259 312 363 421 473
t 16 16 16 18 18 20 22 22 24 22 30 38 42 46 52 58
n-φ  4-14 4-14 4-18 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-30 12-34 16-34 16-34 16-41
DN(mm)
尺寸（mm）  UJ41H-40C、Y、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 533 622 711 838 914
H 170 190 210 250 270 300 340 380 420 460 540 640 740 850 980 1100
W 100 100 120 140 160 180 200 240 280 310 340 400 520 640 760 900
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
K 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
D1 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 505
t 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48
n-φ 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
