河北科恒环保设备有限公司是一家高新科技废气处理设备生产企业，公司专业为工业废气处理和粉尘净化提供技术研发、工艺设计、设备制造、安装调试和售后的一体化服务。公司研发设计的UV光氧光催化废气处理设备、低温等离子废气处理设备、多元复合等离子光氧光解废气设备、活性炭废气处理设备、PP喷淋塔、旱烟净化器、机床油雾净化器、油烟净化器等除尘设备以及各种车间粉尘净化设备目前已经在国内恶臭气体处理和工业废气净化事业当中得到普遍的开发和利用，通过我们不断的努力及多年积累的实践经验及成功消化吸收国外先进技术，目前产品已经凭借超强的处理净化性能得到用户的信赖和赞誉。

我公司奉行“严谨 务实 团结 进取”的方针，以技术为核心、视品质如生命、奉用户为上帝，竭诚为顾客提供品种齐全、品质优越的废气处理产品，高质量的工程设计安装及无微不至的售后服务。涉及各行业喷漆、制药厂、家具厂、印刷厂、橡胶厂、化工厂等产生的多种高浓度恶臭气体和工业废气治理工程；以先进的技术工艺、高性价比、完善的售后服务体系取得了良好的经济和社会效益。

公司始终坚持：“不接受不良，不制造不良，不输出不良”的经营理念来回报广大用户。我们对客户采取一对一服务，为每位客户量身定做适合您的产品设备和整套的解决方案。

我们以治理环境为己任，为留后人一方净土，换天空一片蔚蓝让我们共同保护好我们赖以生存的家园。

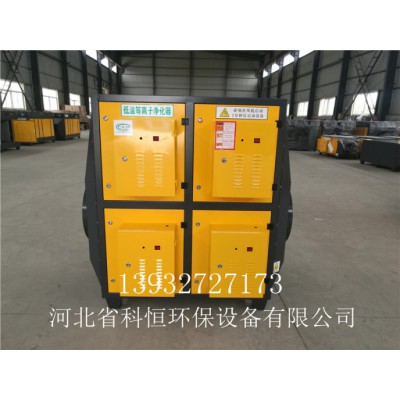

二、产品外观

   1箱体  2进出风口  3门锁   4配电箱   5支架  6指示灯  7电源开关   8漏油换气口 9电源线  10过滤网   11高压电解模块 12高频绝缘陶瓷

三、低温等离子净化工作原理

   采用低温

等离子体分解油雾、废气等污染介质时，等离子体中的高能离子起决定性的作用。流星雨壮的高能离子与介质内分子（原理）发生非弹性碰撞，将能量转化成基态分子（原子）的内能，发生激发、离解、电离等一系列过程使污染介质处于活化状态。污染节制在等离子体的作用下‘产生活性自由基’活化后的污染物分子经过等离子体定向连化学反应后被脱除。当离子平均能量超过污染介质中化学键结合能时，分子键断裂，污染介质分解，并在等离子发生器吸附场的作用下被收集。在低温等离子体中，可能发生各类的化学反应，这主要取决于等离子的平均能量、离子密度、气体温度、污染物介质内分子浓度及共存的介质成分

对气态有机污染物的降解机理

   有足够的能量来产生自由基，引发一系列复油烟等离子

杂的物理、化学反应。由低温等离子体引起的气体有机物化学反应是在气相中进行的电离、离解、激发、原子、分子间的相互结合及加成反应。这个能量足以使大多数气态有机物中的化学键发生断裂，从而使其降解。

   从净化空气效率考虑，我们选择了电晕电流较高化装置采用脉冲电晕放电低温等离子体与吸附技术相结合的原理对有害气体进行消除，其中低温等离子体主要用来去除硫化氢、氨、苯、甲苯、二甲苯、甲醛、尿烷、树脂、等气体及消毒霉菌，吸附材料主要用于去除二氧化碳以及臭氧等副产物。净化装置由初滤单元、低温等离子体发生器及过滤单元、风机等设备和部件组成。

初级电子在电场中获得加速，撞击空气中的氧分子。当能量超过氧分子的电离电位时氧分子由于另一中性分子结合变成负极性氧离子（02-），结果是氧离子的两极分化并吸附中性氧分子形成02+、02-、02等氧聚集的离子群，具有极强的氧化性，科在很短的时间内将污染空气中的有害成分氧化分解为无害的产物和水。

三．设备相关介绍

 3.1性能参数

   1.处理风量：2000m3/h---100000m3/h  2.有机废气净化效率：大于等于95%

   3.设备阻力：300pa   4.电源电压：220V  .50HZ   5.设备噪音：45DP

3.2适用范围

 等离子废气净化器广泛用于；

   含硫的化合物，如硫化氢、硫醇类、二甲基硫、硫醚类及含硫的杂环化合物等；

   含氮的化合物，如氨、胺类、氰类、硝基化合物及含氮杂环化合物等；碳、氢或碳、氢、氧组成的化合物（低级醇、醛酯等）

 苯系物，如苯乙烯、苯、甲苯、二甲苯、等；含卤素化合物，如氟利昂、、、二氯甲烷等；

   脂类：如乙酸甲酯、乙酸乙酯、乙酸丁酯、丙烯酸甲酯、丙烯酸乙酯、丙烯酸丁酯等；

   因蒸煮、发酵产生的超饱和含异味的湿气，主要应用领域：味精、医药化工、污泥干化等行业。

   相对封闭、透气性很差的空间的空气净化处理。

   对《国家恶臭污染控制标准》中规定的八大恶臭物质硫化氢、氨、三甲胺、甲硫醇、甲硫醚、二硫化碳、苯乙烯、二甲而流均能有效去除。

   该设备适用范围广泛，可用于石油化工、制药行业、饲料和肥料加工厂、畜牧产品农场、化纤厂、皮革厂、制浆厂、污水泵站、各类污水处理厂、涂料、食品添加剂厂、皮革加工、感光材料、汽车制造以及公厕、粪便转运站等诸多行业存在的有机废气、异味、恶臭等污染问题。即可应用于工业废弃的治理，也可应用于室内空气净化等，是一项用途为广泛的新型空气环境洁净技术和产品。

3.3功能特点

   1.除尘、灭菌、去除异味、降解有机废气、释放负离子。

   2.低能耗、风阻小、噪音低。

   3.抽屉式设计、结构合理、安装简易、维修方便。

   4.智能化控制、安全保护、控制系统中有定时循环、同步连锁、失效显示、洁净度显示、臭氧浓度显示等。

   5.材料可长期使用，纯天然环保，吸湿透气，抗静电等特性。

四：安装及说明

4.1安装说明

   1.净化器安装在风机之前，建议净化器如安装在支架上时，应与支架紧固链接

   2.净化器与排气管道之间链接必须密封。

   3.净化器安装时应留足用来维修的空间。

   4.净化器安装过程中不许碰触电极，严禁异物落入净化器内。

   5.净化器电器箱内各电器链接应可靠无误。

4.2使用说明

   建议：找专业电工工作联电，如有问题，请及时与我公司沟通。

   因操作错误出现问题，我公司概不负责。

   接通交流220V电流后，净化器即可工作，这时电控箱工作灯工作指示灯亮。净化器本身发出连续平稳的工作运转声。（开启风机2分钟后，才可以开启等离子净化器）

     低温等离子净化电气原理图

五.常出故障及排除方法

   高压电源工作室指示灯：

   正常运行情况为：电源红灯常亮和工作灯常亮（绿灯闪亮属于正常现象，属于电源的自我保护）。

1.     运行过程中，高压电解模块有声音，属正常现象。

2.     通电出现电极打闪电光及携带啪啪声，应是设备运输过程中剧烈晃动造成设备尖端电极接触到 管壁，或接近管壁造成，将其恢复原位即可。

尖端电极接触及靠近管壁有打火现象，切断电源，手动使其居中即可。注维修时要切断电源。

3.     设备自动断电，可能由于粉尘水雾进入设备内，造成设备符合加大，自动断电。

4.     若电源指示灯频闪，请耐心等待半个小时，属于运行启动中，超过半个小时后仍闪动，应关闭电源，打开净化器的前门，检查各部件是否异常及有无异物，确定无误后仍不成功，则应关闭电源，对电极进行清洗，晾干后，放入设备重新启动。

5.     外部电源指示灯闪烁或不亮，开启设备无声音，可能因运输过程振动造成设备功率减小，可手动调节指示灯右侧手动调节扭，顺时针旋转增大功率，逆时针减小。

注：以上可能排除后设备仍不能正常工作，请联系我公司专业维修人员维修。

 5.2处理方法

       请定期查看设备进风口过滤板是否饱和，需要更换。

       请定期查看设备内高压电解模块使用情况，需要定期清理。

清理方法：用火碱水浸泡模块半个小时以上，拿出高压水冲洗，或用刷子清洁即可。

5.3注意事项：

     侧为进风口方向，废弃的温度控制在70度以下左右。因为温度太高会影响净化效果和设备使用寿命。净化器安装在风机前面，净化器前端应该有水喷淋降解有机废气中的大型颗粒，以保证净化器内部洁净度和使用年限和延长维护时间。

1.     严禁在通电的情况下打开净化器前门及电控箱。

2.     设备内不得进入粉尘及水雾，会造成设备超负荷断电。定期更换进风口过滤板。

3.     模块定期清理，水洗即可，如有油渍粘性污染物，可在水中加入火碱，然后擦净晒干。

六.防火防爆措施（详情见附件）

      为保证不发生放电从而将火星出现的风险，我们将过滤器放置在室外。同时采用不会产生火花的主机结构形式，在干净空气区域由前置降温措施+物理过滤阻挡油性的介质+中校过滤网+等离子净化器+风机

七.电气系统维护

  1.清扫电器柜内的积灰异物。

  2.修复或更换即将损坏的电器元件。

  3.整理内部接线，使之整齐完美，特别是在平时应急修理处，应尽量复原成正规状态。

  4.紧固熔断器的可动部分，使之接触良好。

  5.紧固接线端子和电器元件上的压线螺钉，使所有压接线头牢固可靠，以减小接触电阻。

八.安全、操作、维护保养注意事项

  1.用户应定期检查、保养设备；

  2.每隔6个月或视用户现状而定，定期清理粉（灰）尘一次，打开设备电源箱对高压模块表面清洁粉尘，然后安装复原；

  3.在进行维护保养时，严禁带电操作；

  4.用户应指定专人进行产品的维护保养，维护保养按本公司按本工地说明书进行；

  5.本公司将接受用户的委托，负责按合同规定为用户进行产品的定期保养和维修服务。
