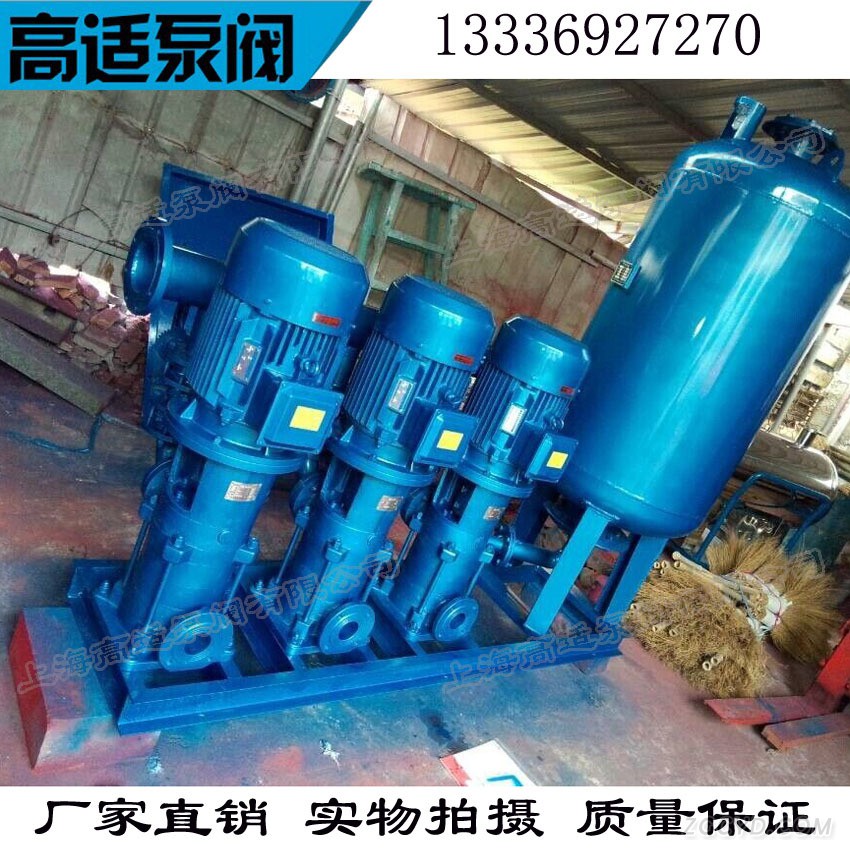

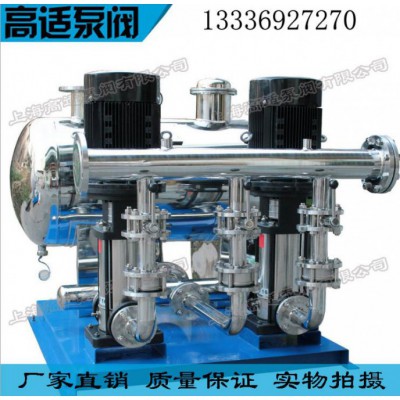

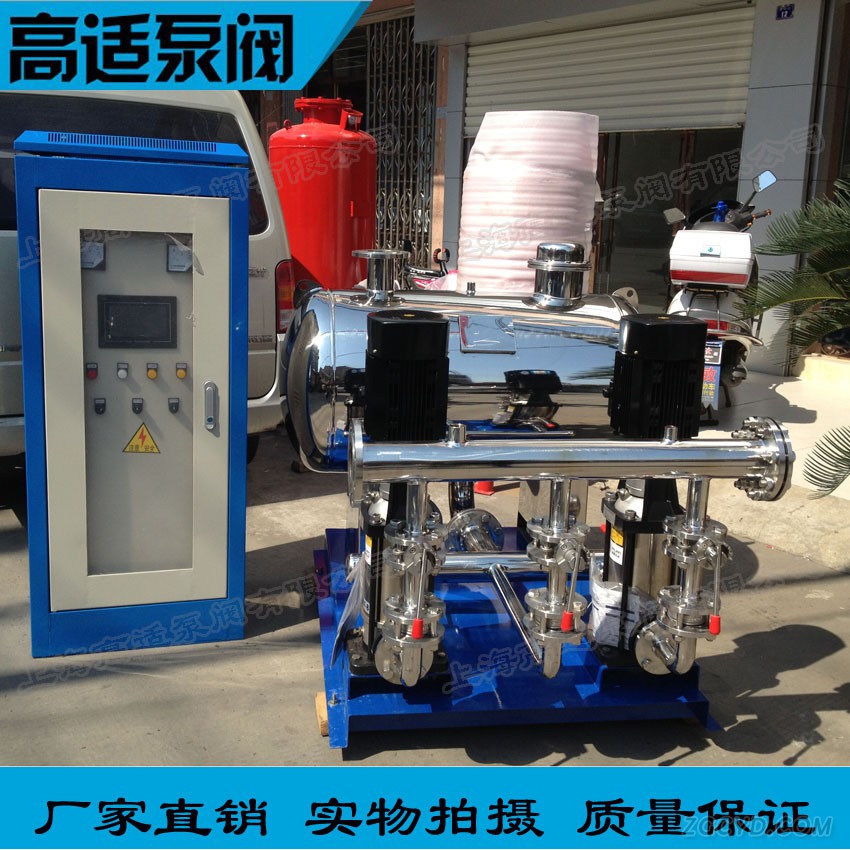

无负压供水机组又称叠加供水装置，主要用于有城市管网，高层建筑的二次加压。无负压供水设备进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管，设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水；当用户用水量大于自来水管网供水量时，进水管网压力下降，当设备进水口压力降到绝对压力小于0（或设定的管网保护压力）时，设备中的负压预防和控制装置自动启动工作，对设备运行状态进行调整直至设备停机待命，确保进水管网压力不再降低而对自来水管网造成不利影响。

当自来水管网供水能力恢复，进水管网压力恢复到保护压力以上时，设备自动启动，恢复正常供水；当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行；当用户不用水或用水量很小时，设备自动进入停机休眠状态，由设在设备出水侧的小流量稳压保压罐维持用户数量用水及管网漏水，用户用水稳压保压罐不能维持供水管网所需压力时，设备自动唤醒，恢复正常运行。设备运行过程中充分利用自来水管网的剩余压力，始终既不对自来水管网造成不利影响又最大限度的满足用户需求，降低供水能耗，实现供水系统最优运行。

1、无需建高位水箱、地面（地下）水池水箱-洁净卫生、高效、节能、节资WFG系列无负压给水设备经济卫生、充分利用市政水源本身压力势能，限度地发挥了变频调速的节能效果。实践证明：使用直联式无负压给水设备可节省50%以上的兴建水池费用，与其他供水设备相比，可节电20%-40%。

2、 运行噪声低：采用变频调速运行，特别是采用全变频控制系统，大部分时间特别是夜间处于低速低噪声运行工况。

    例：WBOL4/2-0.44

        WB：无负压变频给水设备

           O：稳压罐类型：G-隔膜式，O-不设

            L：泵型：L-LS型泵（ISG型泵）

            G-GDL型泵

            4：单泵流量：4m3/h

            2：水泵台数：2台

       0.44：供水压力：0.44MPa

适用于任何自来水压力不足地区的加压供水

• 高、低层民用、工业建筑的生活用水。
• 低层自来水压力不能满足要求的各类用水。
• 改造原有的气压供水设备，可以充分利用原有的气压罐。
• 已经建好水池的，可以采用无负压设备和水池共用的供水方式，进一步节能。
• 自来水厂的供水中间加压泵站。
• 工矿企业的生产、生活用水等。
• 各种循环水系统。

1. 电源电源波动≤±10%；
2. 周围环境温度：－10℃~+40℃（不冻结）；
3. 空气相对湿度：20%~90%（无凝结）；
4. 绝对海拔高度：≤1000m；
5. 无导电尘埃及能腐蚀金属和破坏绝缘的气体的场所；
6. 无爆炸危险场所；
7. 震动：<5.9m/s2（0.6G），倾斜度：≤5度的场所；
8. 有防雨防震和无水蒸气的场所。

      设备正常投入使用时，市政管网的水进入无负压稳流罐，罐内的空气从排气阀大量排出 。当空气排完时，阀内浮球被水浮起，传动塞头至关闭位置，慢慢关闭排气口，停止排气，防止出水，当稳流罐内水流正常输送时，如有少量空气聚集在阀内到相当程度。阀内水位下降，浮球随之下降，此时空气则由排气孔排出。

      设备正常运行过程中，当市政管网供水量不足时，市政进水管管内水流控时，或稳流罐内水压低于大气压时，稳流罐内水位下降，浮球随之下降，带动塞头开启，吸入空气，使稳流罐内保持大气压力，不至对市政管网产生负压。

      当市政管网中压力低于用户所需的设定压力时，水泵变频调速运行，保证用户管网压力符合用户用水的要求。市政管网水压越高，水泵转速越低。市政管网水压越低，水泵的转速越高。当市政管网供水压力达到用户要求时，设备自动停止工作，市政管网的水通过旁通管直接给用户使用。

      当市政管网停水时，稳流罐内水位逐渐下降，当降到最低水位时，稳流罐的液位计发出停机信号，设备自动停止运行并缺水保护信号。

      当电网停电时，设备停机，市政管网的水直接从设备旁通管供应到用户。

1. 用户可以根据本企业提供的样本，自行选择设备型号，本产品成套供应。
2. 如需要本企业代为选型，请提供详细参数。
3. 除本企业所配的水泵型号外，用户也可以选用其他型号的水泵。
4. 客户若有特殊要求本企业可以按要求进行设计和供货。
5. 本企业提供的设备安装尺寸作为参考值，用户订货时若没有提供所订设备之安装尺寸图，则本企业按此样本制作。
