产品概述:
       DBY系列电动隔膜泵，近年来，由于在隔膜材质上取得了进展，越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，该泵适用于低压，即出口压力≤3kgf/cm2的场合。DBY型电动隔膜泵是本厂生产的输送机械，采用电动机通过减速机减速驱动，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能以抽光吸尽。其性能参数与德国的WLLDENPVMPS、美国的MARIOWPUMPS的相近。



主要用途:
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、隔膜泵吸泡菜果酱、土豆泥、巧克力等。
8、隔膜泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用隔膜泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、隔膜泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。


技术参数:
流量：0-20m3/h
扬程：30m
功率：0.37-4kw
转速：1450r/min
口径：10-100mm
温度：-15-+150℃
自吸高度：5-7m

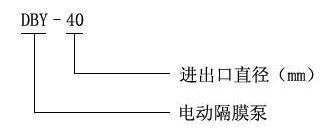

型号意义：

性能参数：

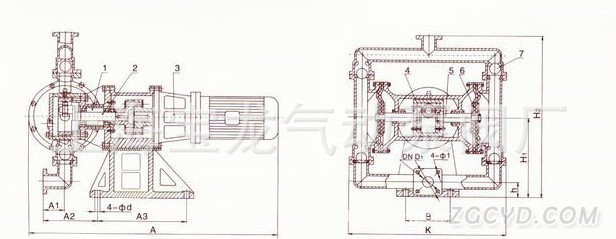

电机（4）通过减速箱（3）带动左右两端柱塞上面的隔膜（2）一左一右往复运动。在左右两个泵腔内。装有上下四个单向球阀（1），隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而浆液体不断地吸入和有排出。

结构图及工作原理：

内部结构图

膜片说明：

1、铸铁、铝合金泵原配膜片、球、球座为丁晴橡胶。不锈钢泵原配膜片、球、球座为氯丁橡胶。
2、隔膜片材质的用途：
   ●丁晴橡胶材质：耐汽油、机油及中弱性腐蚀液体。
   ●氯丁橡胶材质：耐各种酸性、碱性液体。
   ●氟橡胶材质：耐酸碱、甲苯等各种有机溶液。
   ●聚四氟乙烯和四六乙烯：耐强酸、强碱及各种有机溶剂。
3、注意该泵使用介质选用不同的膜片、球、球座等。
4、如需配电磁调速电机或特殊材质及要求配氟橡胶及F46膜片另行计价。

注意事项：
1.隔膜泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2.应及时加油，保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。

产品特点：
1、DBY型电动隔膜泵不需灌引水，自吸能力达7米以上。
2、DBY型电动隔膜泵通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、DBY型电动隔膜泵由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏；且泵本身无轴封，使用寿命大大延长；根据不同介质，隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙（F46）等，可以满足不同客户的要求。
4、DBY型电动隔膜泵泵体介质过流部分，可根据用户要求不同，分为铸铁、不锈钢、衬胶、铝合金，电机可分普通电机、防爆电机、减速电机和电磁调速电机。
