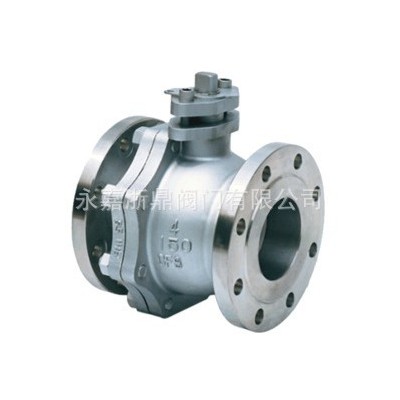

法兰浮动球阀特点
①产品的设计，制造符合美国国家标准ANS1B16.34，美国石油学会标准AP1608、AP16D要求。
②所有阀门流体阻力最小。
③开阀速度快吸旋900即可完成开关。
④阀座材料采用聚四氟乙烯、摩擦系数小密封可靠启闭轻松。
⑤球体在阀座之间的运动带有擦拭作用，故可适用带悬浮颗粒的介质。
⑥阀杆带有上密封，并采用倒装式结构，可防止在介质压力作用下阀杆冲击。
⑦根据用户需要可设有防静电，耐火和防止误操作的锁定机构。
⑧根据开闭力的需要可浮动球或固定球，固定球球阀其阀座地浮动的，依靠介质压力在阀座上产生的活塞效应实现密封，减轻了开闭力。
标准（防火、防静电）
|
球阀类型
|
设计与制造
|
结构长度
|
法兰尺寸
|
压力～温度
|
试验～检验
|
|
对分式法兰球阀
固定式法兰球阀
|
BS5351AP16D
|
ANS1B16.10
|
ANS1B16.5a
|
ANS1B16.34
|
AP1598
API16D
|
压力试验
|
公称压力
|
强度试验
|
水密封试验
|
气密封试验
|
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
150
|
3.1
|
450
|
2.2
|
315
|
0.5～0.7
|
60～100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
|
600
|
15.3
|
2225
|
11.2
|
1630
|
主要零件材料及性能
|
壳体
|
ASTM A216WVB
|
ASTMAA351CF8
|
ASTMA351 CF3
|
ASTM A351 CF8M
|
ASTMA351 CF8
|
|
闸板
|
F6a F304 F316
|
F304 F316
|
F304L
|
F316
|
F304
|
|
密封圈
|
(-29℃～180℃)
|
备注:(1)若选用PPL阀座,适用温度不超过300℃,代号“F”变为“Fs”。例如：Q41Fs。
(2)要求防火结构,设计标准参照API607。
(3)要求设计为防静电结构。
主要外形尺寸
|
ANSI Class 150
|
|
尺寸
|
inch
|
1/2"
|
3/4"
|
1"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
|
DN
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
L
|
mm
|
108
|
117
|
127
|
165
|
178
|
190
|
203
|
229
|
256
|
394
|
457
|
533
|
|
H
|
mm
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
mm
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
ANSI Class 150
|
|
尺寸
|
inch
|
1/2"
|
3/4"
|
1"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
|
DN
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
1250
|
|
L
|
mm
|
140
|
152
|
165
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
502
|
568
|
|
H
|
mm
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
mm
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
ANSI Class 150
|
|
尺寸
|
inch
|
1/2"
|
3/4"
|
1"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
|
DN
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
L
|
mm
|
165
|
190
|
216
|
241
|
292
|
330
|
356
|
432
|
508
|
-
|
-
|
-
|
|
H
|
mm
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
-
|
-
|
-
|
|
W
|
mm
|
160
|
160
|
230
|
400
|
700
|
700
|
700
|
1100
|
1100
|
-
|
-
|
-
|
|
