XBD系列恒压消防泵是我公司根据市场需要,采用先进技术和综合国内外同类产品的优点而研制的,适用于高层建筑消防给水和生活供水的新产品，是可靠、高品质的消防专用泵。其性能、技术条件符合国家标准GB6245-1998《消防泵性能要求和试验方法》标准的要求。 XBD系列恒压消防泵又称切线式泵，具有变流稳压的特点，即在全流量范围内，扬程变化不大，泵从零流量到所需最大流量范围内变化时，其扬程变化在5%范围内，且小流量或零流量时不超压，从而避免了普通离心泵在消防现场中小流量时超压而大流量供水不上的现象。大大提高了灭火效率及消防设备和消防人员的安全可靠性。
根据消防泵自身特点，结合我公司的具体情况，对于75kW以下（含75kW）的恒压消防泵采用卧式、立式结构，75kW以上只采用卧式结构。整个系列均采用加长轴的Y型直联电机，泵结构紧凑、美观大方、体积小，机械密封可靠，这大大提高了水泵机组的可靠性；泵叶轮均为开式、轴向力小，无口环，也就杜绝了锈蚀咬死，因此整个泵系统运行平稳、噪音低、使用寿命长，使用维修方便。
泵体、泵盖采用铸铁，叶轮根据用户要求采用球墨铸铁或青铜材料制造。

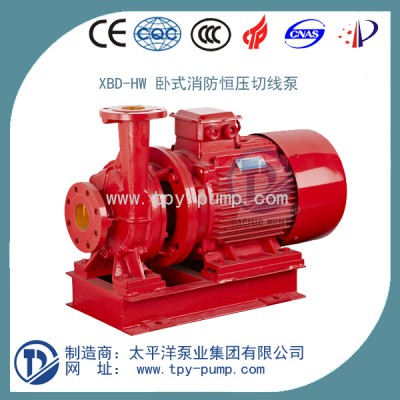

二、XBD-HW卧式恒压切线消防泵主要用途
XBD系列恒压消防泵主要适用于工业、民用建筑物固定消防系统（消防栓灭火系统、自动喷淋系统和喷雾灭火系统）的给水，另外也可用于消防和生活（生产）共用的给水系统及建筑、市政、工矿、锅炉给水等各种场合。
三、XBD-HW卧式恒压切线消防泵工作条件
转速：2900r/min(电机同步转速)
介质温度：常温清水
流量范围：0～80L/S
扬程范围：30～260m
电机功率：15～160KW
四、XBD-HW卧式恒压切线消防泵主要性能参数
XBD-HY系列消防恒压切线泵
|
序 号 |
型号 |
进、出口径 DN(mm) |
流量 (L/S) |
出口压 (Mpa) |
功率 (kw) |
转速 (r/min) |
|
1 |
XBD3/5-HW(HL) |
50-40 |
5 |
0.3 |
3 |
2900 |
|
2 |
XBD4/5-HW(HL) |
50-40 |
5 |
0.4 |
4 |
2900 |
|
3 |
XBD5/5-HW(HL) |
50-40 |
5 |
0.5 |
5.5 |
2900 |
|
4 |
XBD6/5-HW(HL) |
50-40 |
5 |
0.6 |
7.5 |
2900 |
|
5 |
XBD3/10-HW(HL) |
65-50 |
10 |
0.3 |
5.5 |
2900 |
|
6 |
XBD4/10-HW(HL) |
65-50 |
10 |
0.4 |
7.5 |
2900 |
|
7 |
XBD5/10-HW(HL) |
65-50 |
10 |
0.5 |
11 |
2900 |
|
8 |
XBD6/10-HW(HL) |
65-50 |
10 |
0.6 |
11 |
2900 |
|
9 |
XBD7/10-HW(HL) |
65-50 |
10 |
0.7 |
15 |
2900 |
|
10 |
XBD8/10-HW(HL) |
65-50 |
10 |
0.8 |
18.5 |
2900 |
|
11 |
XBD9/10-HW(HL) |
65-50 |
10 |
0.9 |
22 |
2900 |
|
12 |
XBD10/10-HW(HL) |
65-50 |
10 |
1.0 |
22 |
2900 |
|
13 |
XBD3/15-HW(HL) |
80-65 |
15 |
0.3 |
7.5 |
2900 |
|
14 |
XBD4/15-HW(HL) |
80-65 |
15 |
0.4 |
11 |
2900 |
|
15 |
XBD5/15-HW(HL) |
80-65 |
15 |
0.5 |
15 |
2900 |
|
16 |
XBD6/15-HW(HL) |
80-65 |
15 |
0.6 |
15 |
2900 |
|
17 |
XBD7/15-HW(HL) |
80-65 |
15 |
0.7 |
18.5 |
2900 |
|
18 |
XBD8/15-HW(HL) |
80-65 |
15 |
0.8 |
22 |
2900 |
|
19 |
XBD9/15-HW(HL) |
80-65 |
15 |
0.9 |
30 |
2900 |
|
20 |
XBD10/15-HW(HL) |
80-65 |
15 |
1.0 |
30 |
2900 |
|
21 |
XBD11/15-HW(HL) |
80-65 |
15 |
1.1 |
37 |
2900 |
|
22 |
XBD12/15-HW(HL) |
80-65 |
15 |
1.2 |
45 |
2900 |
|
23 |
XBD13/15-HW(HL) |
80-65 |
15 |
1.3 |
45 |
2900 |
|
24 |
XBD3/20-HW(HL) |
80-65 |
20 |
0.3 |
11 |
2900 |
|
25 |
XBD4/20-HW(HL) |
80-65 |
20 |
0.4 |
15 |
2900 |
|
26 |
XBD5/20-HW(HL) |
80-65 |
20 |
0.5 |
18.5 |
2900 |
|
27 |
XBD6/20-HW(HL) |
80-65 |
20 |
0.6 |
22 |
2900 |
|
28 |
XBD7/20-HW(HL) |
80-65 |
20 |
0.7 |
30 |
2900 |
|
29 |
XBD8/20-HW(HL) |
80-65 |
20 |
0.8 |
30 |
2900 |
|
30 |
XBD9/20-HW(HL) |
80-65 |
20 |
0.9 |
37 |
2900 |
|
31 |
XBD10/20-HW(HL) |
80-65 |
20 |
1.0 |
37 |
2900 |
|
32 |
XBD11/20-HW(HL) |
80-65 |
20 |
1.1 |
37 |
2900 |
|
33 |
XBD12/20-HW(HL) |
80-65 |
20 |
1.2 |
45 |
2900 |
|
34 |
XBD13/20-HW(HL) |
80-65 |
20 |
1.3 |
45 |
2900 |
|
35 |
XBD14/20-HW(HL) |
80-65 |
20 |
1.4 |
55 |
2900 |
|
36 |
XBD15/20-HW(HL) |
80-65 |
20 |
1.5 |
55 |
2900 |
|
37 |
XBD16/20-HW(HL) |
80-65 |
20 |
1.6 |
55 |
2900 |
|
38 |
XBD3/30-HW(HL) |
100-80 |
30 |
0.3 |
22 |
1450 |
|
39 |
XBD4/30-HW(HL) |
100-80 |
30 |
0.4 |
22 |
1450 |
|
40 |
XBD5/30-HW(HL) |
100-80 |
30 |
0.5 |
30 |
2900 |
|
41 |
XBD6/30-HW(HL) |
100-80 |
30 |
0.6 |
37 |
2900 |
|
42 |
XBD7/30-HW(HL) |
100-80 |
30 |
0.7 |
37 |
2900 |
|
43 |
XBD8/30-HW(HL) |
100-80 |
30 |
0.8 |
45 |
2900 |
|
44 |
XBD9/30-HW(HL) |
100-80 |
30 |
0.9 |
45 |
2900 |
|
45 |
XBD10/30-HW(HL) |
100-80 |
30 |
1.0 |
55 |
2900 |
|
46 |
XBD11/30-HW(HL) |
100-80 |
30 |
1.1 |
55 |
2900 |
|
47 |
XBD12/30-HW(HL) |
100-80 |
30 |
1.2 |
75 |
2900 |
|
48 |
XBD13/30-HW(HL) |
100-80 |
30 |
1.3 |
75 |
2900 |
|
49 |
XBD14/30-HW(HL) |
100-80 |
30 |
1.4 |
75 |
2900 |
|
50 |
XBD15/30-HW(HL) |
100-80 |
30 |
1.5 |
90 |
2900 |
|
51 |
XBD16/30-HW(HL) |
100-80 |
30 |
1.6 |
90 |
2900 |
|
52 |
XBD17/30-HW(HL) |
100-80 |
30 |
1.7 |
110 |
2900 |
|
53 |
XBD18/30-HW(HL) |
100-80 |
30 |
1.8 |
110 |
2900 |
|
54 |
XBD19/30-HW(HL) |
100-80 |
30 |
1.9 |
132 |
2900 |
|
55 |
XBD20/30-HW(HL) |
100-80 |
30 |
2.0 |
132 |
2900 |
|
56 |
XBD21/30-HW(HL) |
100-80 |
30 |
2.1 |
160 |
2900 |
|
57 |
XBD22/30-HW(HL) |
100-80 |
30 |
2.2 |
200 |
2900 |
|
58 |
XBD3/40-HW(HL) |
125-100 |
40 |
0.3 |
30 |
1450 |
|
59 |
XBD4/40-HW(HL) |
125-100 |
40 |
0.4 |
30 |
1450 |
|
60 |
XBD5/40-HW(HL) |
125-100 |
40 |
0.5 |
37 |
2900 |
|
61 |
XBD6/40-HW(HL) |
125-100 |
40 |
0.6 |
45 |
2900 |
|
62 |
XBD7/40-HW(HL) |
125-100 |
40 |
0.7 |
55 |
2900 |
|
63 |
XBD8/40-HW(HL) |
125-100 |
40 |
0.8 |
55 |
2900 |
|
64 |
XBD9/40-HW(HL) |
125-100 |
40 |
0.9 |
75 |
2900 |
|
65 |
XBD10/40-HW(HL) |
125-100 |
40 |
1.0 |
75 |
2900 |
|
66 |
XBD11/40-HW(HL) |
125-100 |
40 |
1.1 |
75 |
2900 |
|
67 |
XBD12/40-HW(HL) |
125-100 |
40 |
1.2 |
75 |
2900 |
|
68 |
XBD13/40-HW(HL) |
125-100 |
40 |
1.3 |
90 |
2900 |
|
69 |
XBD14/40-HW(HL) |
125-100 |
40 |
1.4 |
90 |
2900 |
|
70 |
XBD15/40-HW(HL) |
125-100 |
40 |
1.5 |
110 |
2900 |
|
71 |
XBD16/40-HW(HL) |
125-100 |
40 |
1.6 |
110 |
2900 |
|
72 |
XBD17/40-HW(HL) |
125-100 |
40 |
1.7 |
132 |
2900 |
|
73 |
XBD18/40-HW(HL) |
125-100 |
40 |
1.8 |
132 |
2900 |
|
74 |
XBD19/40-HW(HL) |
125-100 |
40 |
1.9 |
132 |
2900 |
|
75 |
XBD20/40-HW(HL) |
125-100 |
40 |
2.0 |
160 |
2900 |
|
76 |
XBD21/40-HW(HL) |
125-100 |
40 |
2.1 |
160 |
2900 |
|
77 |
XBD22/40-HW(HL) |
125-100 |
40 |
2.2 |
200 |
2900 |
|
78 |
XBD23/40-HW(HL) |
125-100 |
40 |
2.3 |
200 |
2900 |
|
79 |
XBD3/50-HW(HL) |
125-100 |
50 |
0.3 |
30 |
1450 |
|
80 |
XBD4/50-HW(HL) |
125-100 |
50 |
0.4 |
37 |
1450 |
|
81 |
XBD5/50-HW(HL) |
125-100 |
50 |
0.5 |
45 |
2900 |
|
82 |
XBD6/50-HW(HL) |
125-100 |
50 |
0.6 |
55 |
2900 |
|
83 |
XBD7/50-HW(HL) |
125-100 |
50 |
0.7 |
75 |
2900 |
|
84 |
XBD8/50-HW(HL) |
125-100 |
50 |
0.8 |
75 |
2900 |
|
85 |
XBD9/50-HW(HL) |
125-100 |
50 |
0.9 |
90 |
2900 |
|
86 |
XBD10/50-HW(HL) |
125-100 |
50 |
1.0 |
90 |
2900 |
|
87 |
XBD11/50-HW(HL) |
125-100 |
50 |
1.1 |
110 |
2900 |
|
88 |
XBD12/50-HW(HL) |
125-100 |
50 |
1.2 |
110 |
2900 |
|
89 |
XBD13/50-HW(HL) |
125-100 |
50 |
1.3 |
132 |
2900 |
|
90 |
XBD14/50-HW(HL) |
125-100 |
50 |
1.4 |
132 |
2900 |
|
91 |
XBD15/50-HW(HL) |
125-100 |
50 |
1.5 |
132 |
2900 |
|
92 |
XBD16/50-HW(HL) |
125-100 |
50 |
1.6 |
160 |
2900 |
|
93 |
XBD17/50-HW(HL) |
125-100 |
50 |
1.7 |
160 |
2900 |
|
94 |
XBD18/50-HW(HL) |
125-100 |
50 |
1.8 |
200 |
2900 |
|
95 |
XBD19/50-HW(HL) |
125-100 |
50 |
1.9 |
200 |
2900 |
|
96 |
XBD20/50-HW(HL) |
125-100 |
50 |
2.0 |
200 |
2900 |
|
97 |
XBD3/60-HW(HL) |
150-100 |
60 |
0.3 |
37 |
1450 |
|
98 |
XBD4/60-HW(HL) |
150-100 |
60 |
0.4 |
45 |
1450 |
|
99 |
XBD5/60-HW(HL) |
150-100 |
60 |
0.5 |
55 |
1450 |
|
100 |
XBD6/60-HW(HL) |
150-100 |
60 |
0.6 |
75 |
2900 |
|
101 |
XBD7/60-HW(HL) |
150-125 |
60 |
0.7 |
75 |
2900 |
|
102 |
XBD8/60-HW(HL) |
150-125 |
60 |
0.8 |
90 |
2900 |
|
103 |
XBD9/60-HW(HL) |
150-125 |
60 |
0.9 |
110 |
2900 |
|
104 |
XBD10/60-HW(HL) |
150-125 |
60 |
1.0 |
110 |
2900 |
|
105 |
XBD11/60-HW(HL) |
150-100 |
60 |
1.1 |
132 |
2900 |
|
106 |
XBD12/60-HW(HL) |
150-100 |
60 |
1.2 |
132 |
2900 |
|
107 |
XBD13/60-HW(HL) |
150-100 |
60 |
1.3 |
160 |
2900 |
|
108 |
XBD14/60-HW(HL) |
150-100 |
60 |
1.4 |
160 |
2900 |
|
109 |
XBD15/60-HW(HL) |
150-100 |
60 |
1.5 |
160 |
2900 |
|
110 |
XBD16/60-HW(HL) |
150-100 |
60 |
1.6 |
160 |
2900 |
|
111 |
XBD17/60-HW(HL) |
150-100 |
60 |
1.7 |
200 |
2900 |
|
112 |
XBD18/60-HW(HL) |
150-100 |
60 |
1.8 |
200 |
2900 |
|
113 |
XBD19/60-HW |
150-100 |
60 |
1.9 |
220 |
2900 |
|
114 |
XBD20/60-HW |
150-100 |
60 |
2.0 |
220 |
2900 |
|
115 |
XBD3/70-HW(HL) |
200-150 |
70 |
0.3 |
45 |
1450 |
|
116 |
XBD4/70-HW(HL) |
200-150 |
70 |
0.4 |
55 |
1450 |
|
117 |
XBD5/70-HW(HL) |
200-150 |
70 |
0.5 |
75 |
1450 |
|
118 |
XBD6/70-HW(HL) |
200-150 |
70 |
0.6 |
75 |
1450 |
|
119 |
XBD7/70-HW(HL) |
200-125 |
70 |
0.7 |
90 |
2900 |
|
120 |
XBD8/70-HW(HL) |
200-125 |
70 |
0.8 |
110 |
2900 |
|
121 |
XBD9/70-HW(HL) |
200-125 |
70 |
0.9 |
132 |
2900 |
|
122 |
XBD10/70-HW(HL) |
200-125 |
70 |
1.0 |
132 |
2900 |
|
123 |
XBD11/70-HW(HL) |
200-125 |
70 |
1.1 |
132 |
2900 |
|
124 |
XBD12/70-HW(HL) |
200-125 |
70 |
1.2 |
160 |
2900 |
|
125 |
XBD13/70-HW(HL) |
200-125 |
70 |
1.3 |
160 |
2900 |
|
126 |
XBD14/70-HW(HL) |
200-125 |
70 |
1.4 |
200 |
2900 |
|
127 |
XBD15/70-HW(HL) |
200-125 |
70 |
1.5 |
200 |
2900 |
|
128 |
XBD16/70-HW(HL) |
200-125 |
70 |
1.6 |
200 |
2900 |
|
129 |
XBD17/70-HW(HL) |
200-125 |
70 |
1.7 |
200 |
2900 |
|
130 |
XBD18/70-HW |
200-125 |
70 |
1.8 |
250 |
2900 |
|
131 |
XBD19/70-HW |
200-125 |
70 |
1.9 |
250 |
2900 |
|
132 |
XBD20/70-HW |
200-125 |
70 |
2.0 |
250 |
2900 |
|
133 |
XBD3/80-HW(HL) |
200-150 |
80 |
0.3 |
55 |
1450 |
|
134 |
XBD4/80-HW(HL) |
200-150 |
80 |
0.4 |
55 |
1450 |
|
135 |
XBD5/80-HW(HL) |
200-150 |
80 |
0.5 |
75 |
1450 |
|
136 |
XBD6/80-HW(HL) |
200-150 |
80 |
0.6 |
90 |
1450 |
|
137 |
XBD7/80-HW(HL) |
200-125 |
80 |
0.7 |
110 |
2900 |
|
138 |
XBD8/80-HW(HL) |
200-125 |
80 |
0.8 |
110 |
2900 |
|
139 |
XBD9/80-HW(HL) |
200-125 |
80 |
0.9 |
132 |
2900 |
|
140 |
XBD10/80-HW(HL) |
200-125 |
80 |
1.0 |
160 |
2900 |
|
141 |
XBD11/80-HW(HL) |
200-125 |
80 |
1.1 |
160 |
2900 |
|
142 |
XBD12/80-HW(HL) |
200-125 |
80 |
1.2 |
160 |
2900 |
|
143 |
XBD13/80-HW(HL) |
200-125 |
80 |
1.3 |
200 |
2900 |
|
144 |
XBD14/80-HW(HL) |
200-125 |
80 |
1.4 |
200 |
2900 |
|
145 |
XBD15/80-HW(HL) |
200-125 |
80 |
1.5 |
200 |
2900 |
|
146 |
XBD16/80-HW |
200-125 |
80 |
1.6 |
220 |
2900 |
|
147 |
XBD17/80-HW |
200-125 |
80 |
1.8 |
250 |
2900 |
|
148 |
XBD18/80-HW |
200-125 |
80 |
1.8 |
250 |
2900 |
|
149 |
XBD19/80-HW |
200-125 |
80 |
1.9 |
250 |
2900 |
注: 1、HW--表示卧式，HL--表示立式；
2、所配叶轮为铸铁材质,不锈钢和铜叶轮需另外加价。
