产品简介

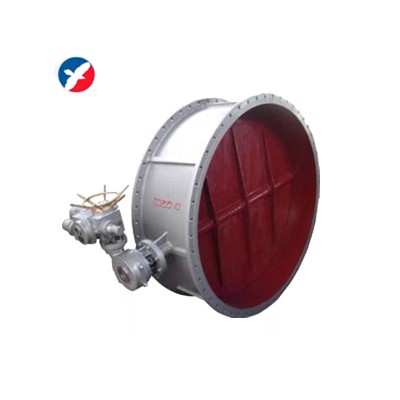

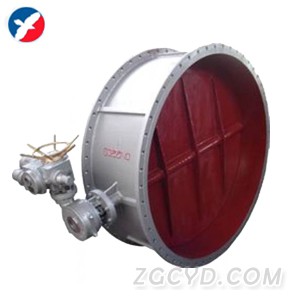

MD941S-1C电动耐磨尘气蝶阀简介
电动耐磨尘气蝶阀采用与阀体相同材料加工成密封圈，采用电传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
MD941S-1C电动耐磨尘气蝶阀主要技术参数
| 公称通径 | DN(mm) | 50～2000 | ||
| 公称压力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
| 试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
| 密封试验 | ≤1.5%泄漏量 | |||
| 适用介质 | 煤气、含尘气体、烟道气等。 | |||
| 适用温度 | 0-300 | |||
MD941S-1C电动耐磨尘气蝶阀主要零件的材质
| 零件名称 | 材料 |
| 阀体 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 蝶板 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 密封圈 | 与阀体相同 |
| 阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
| 填料 | 氟塑料、柔性石墨 |
MD941S-1C电动耐磨尘气蝶阀执行机构选配介绍
| 项目类型 | JW-05 | JW-10 | JW-15 | JW-25 | JW-50 | JW-100 | JW-200 | |||||
| 力矩N.M | 50 | 100 | 150 | 250 | 500 | 1000 | 2000 | |||||
| 动作范围 | 0～90° | |||||||||||
| 绝缘电阻 | 100M/DC500V | |||||||||||
| 电源 | AC220/380V AC24V DC24V | |||||||||||
| 电机功率W | 15 | 25 | 30 | 45 | 90 | 110 | 110 | |||||
| 选配通风蝶阀口径 | 50-80 | 100-200 | 250-300 | 300-400 | 500-600 | 600-800 | 800-1000 | |||||
| 执行器重量Kg | 2.8 | 4.2 | 4.5 | 7.2 | 7.5 | 12.5 | 12.5 | |||||
MD941S-1C电动耐磨尘气蝶阀外形尺寸
| 外形尺寸(参考值) |
连接尺寸(标准值) |
重量(kg) |
|||||||||||
| 0.05MPa和0.25MPa | 0.6MPa | ||||||||||||
| 毫米 | 英寸 | L | H | H0 | A | B | D | D1 | n-d | D | D1 | n-d | |
| 50 | 2 | 108 | 70 | 337 | 180 | 65 | 140 | 110 | 4-14 | 140 | 110 | 4-14 | 16 |
| 65 | 21/2 | 112 | 80 | 357 | 180 | 65 | 160 | 130 | 4-14 | 160 | 130 | 4-14 | 17 |
| 80 | 3 | 114 | 95 | 385 | 180 | 65 | 190 | 150 | 4-18 | 190 | 150 | 4-18 | 19 |
| 100 | 4 | 127 | 105 | 405 | 180 | 65 | 210 | 170 | 4-18 | 210 | 170 | 4-18 | 22 |
| 125 | 5 | 140 | 120 | 483 | 245 | 72 | 240 | 200 | 8-18 | 240 | 200 | 8-18 | 27 |
| 150 | 6 | 140 | 132 | 508 | 245 | 72 | 265 | 225 | 8-18 | 265 | 225 | 8-18 | 31 |
| 200 | 8 | 152 | 160 | 566 | 245 | 72 | 320 | 280 | 8-18 | 320 | 280 | 8-18 | 47 |
| 250 | 10 | 165 | 187 | 623 | 245 | 72 | 375 | 335 | 12-18 | 375 | 335 | 12-18 | 68 |
| 300 | 12 | 178 | 220 | 750 | 355 | 93 | 440 | 395 | 12-22 | 440 | 395 | 12-22 | 79 |
| 350 | 14 | 190 | 245 | 803 | 355 | 93 | 490 | 445 | 12-22 | 490 | 445 | 12-22 | 130 |
| 400 | 16 | 216 | 270 | 852 | 355 | 93 | 540 | 495 | 16-22 | 540 | 495 | 16-22 | 141 |
| 450 | 18 | 222 | 297 | 907 | 355 | 93 | 595 | 550 | 16-22 | 595 | 550 | 16-22 | 190 |
| 500 | 20 | 229 | 322 | 960 | 355 | 93 | 645 | 600 | 20-22 | 645 | 600 | 20-22 | 225 |
| 600 | 24 | 267 | 377 | 1080 | 550 | 350 | 755 | 705 | 20-26 | 755 | 705 | 20-26 | 245 |
| 700 | 28 | 292 | 430 | 1185 | 550 | 350 | 860 | 810 | 24-26 | 860 | 810 | 24-26 | 320 |
| 800 | 32 | 318 | 487 | 1300 | 550 | 350 | 975 | 920 | 24-30 | 975 | 920 | 24-30 | 405 |
| 900 | 36 | 330 | 537 | 1400 | 550 | 350 | 1075 | 1020 | 24-30 | 1075 | 1020 | 24-30 | 500 |
| 1000 | 40 | 410 | 587 | 1500 | 550 | 350 | 1175 | 1120 | 28-30 | 1175 | 1120 | 28-30 | 700 |
| 1200 | 48 | 470 | 702 | 1825 | 600 | 350 | 1375 | 1320 | 32-30 | 1405 | 1340 | 32-33 | 750 |

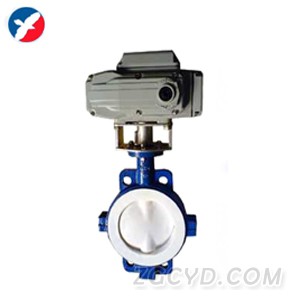

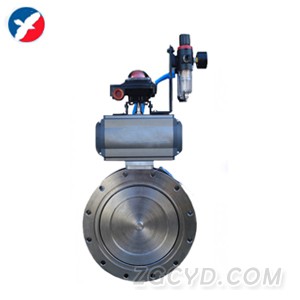

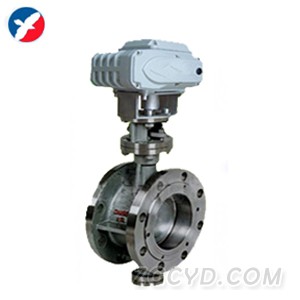

| D943H金属硬密封电动蝶阀 | D971F46电动衬氟蝶阀 | GIQ气动高真空蝶阀 | D641X气动水泥蝶阀 |
 |
 |
 |
