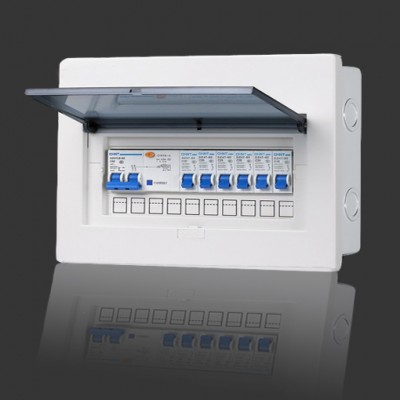

PZ30照明箱又叫PZ30配电箱，它是PZ30系列终端组合式配电箱的规范化简称。该照明箱采用钢塑结构形式，箱体基座采用钢结构并镀覆，端盖采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防护罩。它的生产标准符合GB7251.1及JB/T7121《模数化终端组合电器》等要求。

    配电箱内的电器元件采用导轨安装，元件宽度均以18mm为模数。布置紧凑合理，安装，拆卸，维修均很方便。可根据用户需要配制小型断路器，构成美观，豪华，强度高，耐撞击的配电箱.

二、使用范围：

PZ30照明箱适用于额定电压220V或380V，负载总电流量不大于100A的单相三线或三相五线的末端电路中，作为对用电设备进行控制，对过载、短路过电压和漏电起保护作用的一种成套装置。它的应用范围可以广泛应用于高层建筑、宾馆、住宅、车站、港口 机场、医院、影剧院、大型商业网点和工矿企业等。

三、主要结构特点：

技术成熟

PZ30配电柜，原理简单，组要组成部分：各种开关元器件、壳体、透明门、上盖、零排、保护接地排、绝缘导线等原理简单。

安全

柜型是户内封闭式配电柜，采用专用型材组装式结构，壳体采用厚度为 1.0/1.2mm的冷轧钢板，具有重量轻，强度高等特点。塑料小门采用防火树脂材料，能有效防止火势蔓延。内装电器元件均采用宽度为18mm模数的电器，安装于 标准导轨上。可根据需要任意组合，拆装方便，开关元件手柄外露，带电部分被遮盖在上盖内部，打开门可方便操作。

防护

具有防漏电、触电、短路、过载等多种保护装置。

进线方式

箱体上下左右及背面均可设置进线敲落孔，方便接线。

保护

箱门用多股软通编织线与箱内PE点连接，整个箱体结构形成了连续的保护电路。

结构

柜体表面采用环氧粉末静电喷涂，均匀美观利于防腐，附着力强，质感好，外观给人感觉舒服，内部结构件采用镀锌工艺，具有一定的防腐蚀能力。

四、采购时需要注意事项：

1.需要多少回路？根据所需回路的不同进行定制

2.是否过欠压保护？

五、订货须知：

用户订货时，应注意下列事项及提供如下资料：

a.产品的全型号，包括主电路方案号及辅助电路方案号

b.按所选方案的电气原理图，列出电器元件明细表，标出电器元件型号及具体的技术数据。

c.配电柜数量及运行时的排列顺序图。

d.配电柜的进出线方式。
