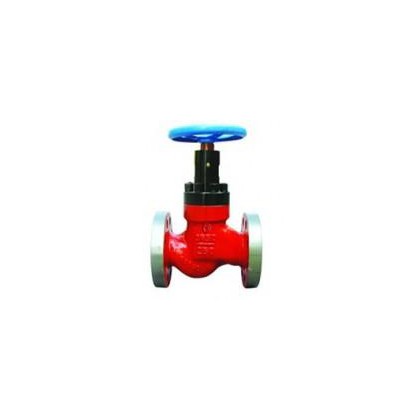

SJQ46Y自平衡双作用节流截止阀适用范围该产品适用于公称压力PN<35.0MPa,温度t<120摄氏度的水、油品、天然气等介质的管路上 。
二、SJQ46Y自平衡双作用节流截止阀工作原理：
阀瓣通过阀杆压板和阀杆连接，该阀为节流、截止。顺时针方向旋转手柄，阀杆向下移动，推动阀瓣向下移动，逐步地缩小阀座与阀瓣上的开口通道面积，以此达到减少流体流量和节流降压的目的。逆时针方向旋转手柄时则相反。
阀瓣中心处和阀杆头部开有通孔，使阀瓣下腔高压液体通过通孔进入阀瓣上腔，起到阀瓣上、下腔压力自平衡作用，便于减少开关力矩，使开关轻便、灵活。
该阀也可作闭路装置，顺时针方向旋转手柄即为关闭，逆时针转时则为开启。
三、SJQ46Y自平衡双作用节流截止阀适用范围：
该产品适用于公称压力PN<35.0MPa,温度t<120摄氏度的水、油品、天然气等介质的管路上，作为介质流量和压力的调节、节流装置。
四、SJQ46Y自平衡双作用节流截止阀性能规范：
|
技术参数 |
压力等级(MPa) |
||||||
|
16.0 |
20.0 |
25.0 |
32.0 |
35.0 |
40.0 |
||
|
公称压力(MPa) |
16.0 |
20.0 |
25.0 |
32.0 |
35.0 |
40.0 |
|
|
试验压力(MPa) |
强度 |
24.0 |
30.0 |
37.5 |
48 |
52.5 |
60 |
|
密封 |
17.6 |
22 |
27.5 |
35.2 |
38.5 |
44 |
|
|
适用介质 |
水、油品、天然气等 |
||||||
|
工作温度 |
-29～120℃ |
||||||
五、SJQ46Y自平衡双作用节流截止阀零部件材料：
|
零 件 名 称 |
材 料 |
标 准 |
|
阀体、阀盖、手柄 |
碳素铸钢 |
WCB GB12229 |
|
填料压盖、轴承压板 |
优质碳素钢 |
45 GB699 |
|
阀座、阀瓣、阀杆、导向密封套 |
铬不锈钢 |
Cr13 GB1220 |
|
阀杆螺母 |
铝青铜 |
QAl9-4 GB1176 |
|
填料 |
四氟/耐油橡胶 |
|
|
螺栓 |
优质碳素钢 |
35 GB699 |
|
O形密封圈 |
耐油橡胶 |
I-2 HG4-329 |
