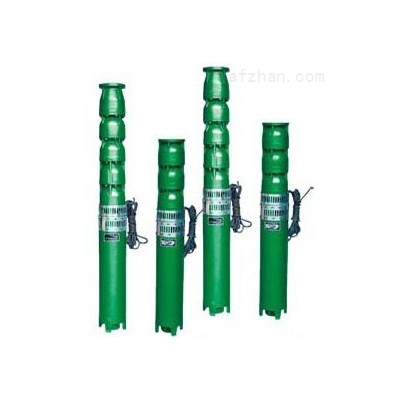

井用多级泵
关于井用多级泵信息的二维码

手机扫描查看

  • 面议
  • 起订量:1 个
  • 可售数量: 99 个
  • 支持批量采购
  • 发布时间:2017-02-11 14:50

产地:浙江 温州市 | 归属行业:其他泵

品牌:季诚泵业

有效期至:长期有效

联系人: 周呈呈 (先生)

手机:18968768855

主营: 离心泵、管道泵、自吸泵、排污泵、自吸泵、液下泵、手摇泵、潜水泵、隔膜泵

联系地址:浙江省温州市永嘉县江北街道龙桥村兴华路

已有186人关注
分享:
旺铺信息

永嘉县季诚泵业有限公司

  • 会员级别:普通会员 [第8年] 诚信指数: 0
  • 旺铺等级:
  • 旺铺店长: jicheng

  • 实名认证
  • 信用认证
  • 商品合格
相似产品推荐
更多
  • 产品详情
  • 联系方式
  • 产品评价
  • 设计规范::GB/T 12234
  • 适用介质::水、油、汽
  • 法兰标准::GB/T9113、 JB/T79
  • 供货总量:99 个
  • 发货期限:自买家付款之日起 3 天内发货
  • 所在地:浙江 温州市
 【简单介绍】
QJ井用多级泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。
【详细说明】

QJ井用多级泵产品概述:

QJ井用潜水泵是根据国家标准设计的潜水多级泵节能产品,广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。该型泵由QJ深井泵潜水电机组成一体潜入水下进行工作。具有结构简单、体积小、重量轻、安装、维修方便,运行安全、可靠、高效节能等特点。

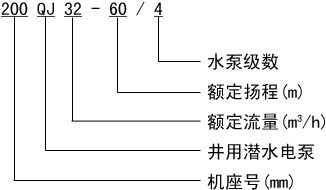

QJ井用多级泵型号意义:



 QJ井用多级泵产品特点:

QJ井用多级泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。
        QJ井用潜水泵电泵特点是:
        1、电机、水泵一体、潜入水中运行,安全可靠。
        2、对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用
        3、安装、使用、维护方便简单占地面积小、不需要造泵房。
        4、结构简单,节省原材料。
        潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

 QJ井用多级泵使用条件:

1.QJ深井泵电源要求:
    (1)离心泵额定频率为50赫兹,电机端额定电压应保证为380+5%伏的三相交流电源(若用户电压为660伏时需特殊定货)。
    (2)变压器负载功率不应超过其容量的75%。
    (3)变压器距井较远时,应考虑输电线线压降,对功率大于45KW的电机,要求变压器到井口距离不超过20米,大于20米时,要求输电线规格比配电缆规格大两个等级,并考虑线压降。
 2.水质要求:
    (1)一般无腐蚀性清水。
    (2)水中含砂量不大于0.01%(质量比)。
    (3)酸碱度PH值在6.5-8.5范围内。
    (4)水中氯离子含量不大于400毫克/升。
    (5)硫化氢含量不大于1.5毫克/升。
    (6)水温不高于20℃。
 3.井筒要求:
    正直、光滑、不得有凸起或井管错位现象,井内径不小于相应的机座号。

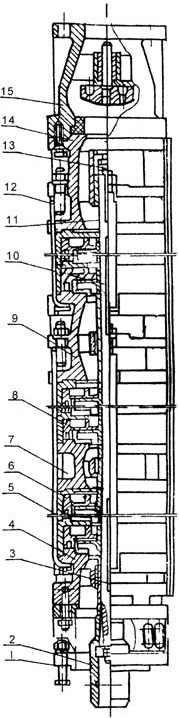

QJ井用多级泵结构图:

编号

零件名称



1

进水节

2

联轴器

3

4

吸入段

5

泵壳

6

导叶

7

中轴承体

8

叶轮

9

联接段

10

泵轴

11

长轴套

12

扁拉筋

13

轴头螺母

14

上轴承体

15

逆止阀体

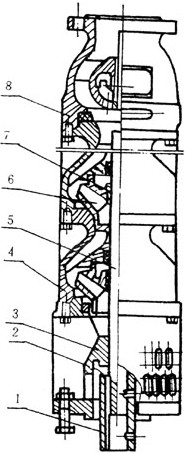

编号

零件名称



1

联轴器

2

3

进水节

4

导流壳

5

泵轴

6

叶轮

7

锥形套

8

逆止阀体



QJ井用多级泵结构说明:

       1、QJ井用潜水泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。
潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相笼异步电动机,电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接,高扬程式电泵采用闸阀控制。
       2、潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。
       3、高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。
       4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。
       5、潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按QJ电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。
       6、电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。
       7、电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。
       8、电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推力盘,随水泵的上下轴向力。
