一、    产品描述

获取报价请电议，或者访问中图仪器官网与我们取得联系

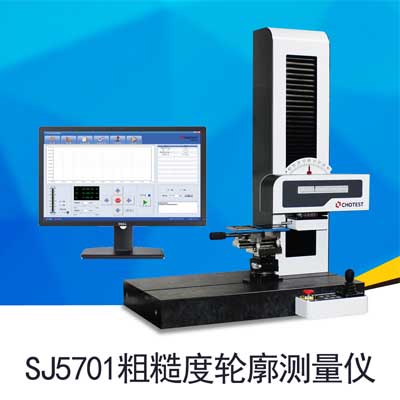

SJ5701-200粗糙度轮廓测量仪是一款集成表面粗糙度和轮廓测量的测量仪器；采用进口高精度光栅测量系统、高精度研磨导轨、高性能非接触直线电机、音圈电机测力系统、高性能计算机控制系统技术，实现对各种工件表面粗糙度和轮廓进行测量和分析。通过高精度研磨导轨、高性能直线电机保证测量的高稳定性及直线度，采用进口高精度光栅测量系统建立工件表面轮廓的二维坐标，计算机通过修正算法对光栅数据进行修正，最终还原出工件轮廓信息并以曲线图显示出来，通过软件提供的分析工具可对轮廓进行各种参数分析。

轮廓仪为全自动测量设备，操作者只需装好被测工件，在检定软件上设定扫描的开始、结束位置，点击“开始”按钮，测针会自动接触工件表面，并按设定的位置扫描；可高精度地测量精密加工零部件的粗糙度和轮廓形状，再选择所需评价参数即可进行评价。

系统软件为简体中文操作系统，操作方便。

二、    产品功能

1.      表面轮廓评定：评定半径, 角度, 距离, 坐标, 圆,圆截面,确定各个点,相交各点,坐标轴,直线,垂直线,圆和圆截面，可对轮廓进行直线 度、圆度分析等；

同时实现下列功能：

(1)建立回归直线和圆形

(2)建立点、交点、自由点、中心点、最高点和最低点

(3)建立坐标系统

(4)计算半径、距离、角度、坐标及线性偏差

(5)实际值与标称值比较

(6)测量程序自动运行

2.      表面粗糙度评定：Ra,,Rz,Rt,RS,RSm,Rp,Rv,Rq,Rt,Rmax,D, Rmr曲线，Rdc等

3.      滤波：2RC滤波，高斯滤波和零相位滤波器

4.      界面友好，更符合中国用户操作习惯；

5.      测量记录采用集中式数据库管理，可按被测件类型、生产单位、出厂编号、检测员、送检单位、设备编号、检定日期和有效日期等查询和管理测量记录；

6.      可从数据库中选定多条记录成批打印测量记录；

7.      可将检定数据输出到Word、Excel、AutoCAD（选配）文档；

8.      具有数据备份和还原数据库功能；

9.      输出多种Word格式报表，并支持完全的自定义报表，定制测量记录报表；

10.   可依据客户要求进行软件功能定制
