一、    产品描述

获取报价请电议，或者访问中图仪器官网与我们取得联系

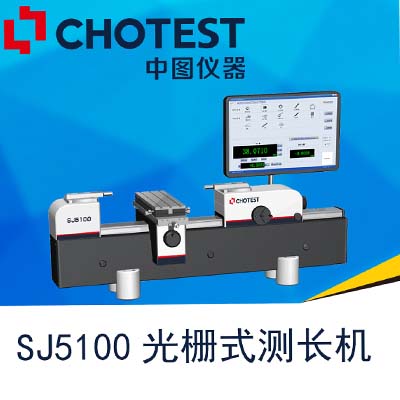

SJ5100高精度光栅测长机采用德国进口高精度光栅测量系统、精密研磨导轨、高精度温度补偿系统、双向恒测力系统、高性能计算机控制系统技术，实现各种长度参数的高精度测量。通过高精密研磨导轨保证测量行走的高稳定性及直线度，采用德国进口高精度光栅测量系统记录接触测量中长度方向坐标，由计算机将数据与测倾装置、测力装置、温度传感器的反馈数据进行合成，按被测件参数的相关定义及公式进行分析，计算获得相关长度参数。

操作者装好被测件，在检测软件上选择被测件的标准和输入被测件的规格等参数后，移动头座接触被测件，调整五轴工作平台及头尾座找到拐点，采样完成得到当前测量数据，系统可以实时显示测量结果，自动计算出被测件的各项参数（如检测螺纹规，则可换算显示出螺纹中径），并根据系统内置的标准数据库对被测件的各项参数进行合格判定，整个测量过程不超过3分钟，检测结束后自动生成检定结果。

仪器测量原理符合《GB/T 28703-2012圆柱螺纹检测方法》、JJF 1345-2012圆柱螺纹量规校准规范、JJG 146-2011 量块检定规程、JJG 30-2012 通用卡尺检定规程、JJG21-2008千分尺检定规程、JJG22-2003内径千分尺检定规程、JJF1207-2008三针/针规检定规范、JJG62-2007塞尺检定规程等长度检定规程规范。

系统软件为简体中文操作系统，操作方便。

二、    产品功能

1.      检测量块、块规、环规、塞规、螺纹规、卡规、花键规、校准杆、尺类、表类等；

2.      检测各种类国标（GB）、ISO（国际）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）量规。国内最全面、最专业的量块、量规、螺纹规、尺类、表类、校准杆、卡规等及其它标准数据库，满足国内客户需求。

3.      满足多种检定规程、标准，根据规程、标准自动进行检测结果判定；

4.      界面友好，更符合中国用户操作习惯；

5.      测量记录采用集中式数据库管理，可按被测件类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录；

6.      可从数据库中选定多条记录成批打印检定记录或者检定证书；

7.      可将检定数据输出到Word、Excel、AutoCAD（选配）文档；

8.      具有数据备份和还原数据库功能；

9.      输出多种Word格式报表，并支持完全的自定义报表，定制检定记录报表和检定证书的格式，特别适合国内计量机构对报表方面的要求；

10.   可根据客户需求定制检定标准（选配）；
